Culasse de moteur marin : symptômes, dépose et remontage

Une culasse moteur bateau qui faiblit se signale rarement par un bruit spectaculaire. Elle se trahit par une huile qui prend une teinte de café au lait, par des bulles qui remontent dans le vase d’expansion au ralenti, par un cylindre qui perd sa compression sans raison apparente. Ces symptômes se recoupent avec d’autres pannes moins graves, et un diagnostic ordonné évite d’ouvrir un moteur qui n’en avait pas besoin. Les opérations décrites ici relèvent en grande partie d’un atelier outillé : la lecture des symptômes appartient au propriétaire, la rectification et le serrage final appartiennent au professionnel.

Culasse moteur bateau : les symptômes qui alertent

L’émulsion dans l’huile reste le signe le plus parlant. Une huile beige, mousseuse, visible sur la jauge ou sous le bouchon de remplissage, indique la présence d’eau dans le carter. Sur un moteur marin, cette eau vient soit du joint de culasse, soit d’une fissure, soit d’un échangeur percé, soit d’un retour d’eau de mer par l’échappement après un démarrage manqué. Ces quatre origines n’ont ni le même coût ni la même urgence.

Les bulles dans le vase d’expansion, sur un moteur à refroidissement indirect, traduisent un passage de gaz de combustion vers le circuit fermé. Le phénomène s’accentue quand le moteur monte en charge. À l’inverse, une montée en pression anormale du circuit qui refoule par le bouchon signale la même cause avec une intensité supérieure.

La perte de compression sur un seul cylindre, mesurée avec un compressiomètre en place d’injecteur ou de bougie de préchauffage, oriente clairement. Les valeurs normales varient beaucoup d’une architecture à l’autre, une injection indirecte de petite cylindrée tournant plus bas qu’une injection directe : seule la documentation du moteur donne la valeur attendue et l’écart maximal admis entre cylindres. Un cylindre nettement en retrait quand les autres tiennent leurs valeurs annonce soit une soupape qui ne ferme pas, soit un joint qui laisse passer, soit une chemise abîmée. Le test à l’huile permet de trancher partiellement : quelques centilitres injectés dans le cylindre qui font remonter la compression désignent la segmentation plutôt que la culasse.

La surchauffe complète le tableau, mais elle vient souvent en dernier et elle a de nombreuses causes en amont, du circuit d’eau de mer à l’échangeur encrassé. Attribuer une surchauffe à la culasse sans avoir vérifié tout le circuit de refroidissement conduit à démonter pour rien.

Un diagnostic ordonné avant tout démontage

L’ordre compte autant que les tests eux-mêmes. Contrôler le circuit d’eau de mer, l’échangeur et la ligne d’échappement coûte quelques heures et écarte la majorité des fausses pistes. La géométrie de l’échappement mérite une attention particulière sur un moteur marin : un col de cygne mal positionné ou un silencieux plein laisse l’eau remonter vers le collecteur au démarrage, avec un résultat identique à celui d’un joint percé. Ce contrôle fait partie des vérifications de saison décrites dans le calendrier d’entretien d’un diesel marin.

Une analyse d’huile de laboratoire apporte un élément objectif pour un coût modeste. La présence de sodium et de chlore signe une entrée d’eau de mer, alors que le glycol trahit une fuite du circuit fermé. Cette distinction change complètement le pronostic et la suite des opérations.

Ce que la dépose implique réellement

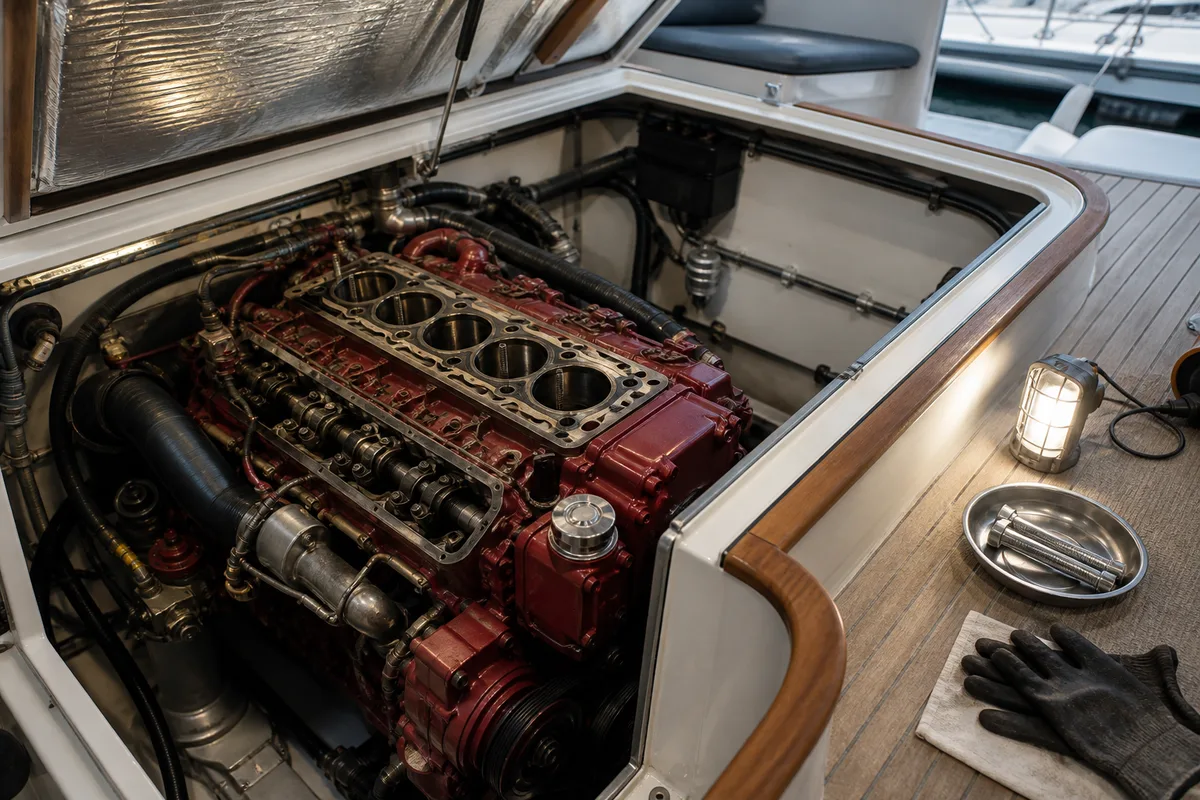

Déposer une culasse sur un moteur marin diffère nettement du même travail sur un moteur automobile, non par la mécanique mais par l’environnement. L’espace est compté, la lumière rare, et chaque boulon se dévisse à bout de bras au-dessus d’un fond de cale où toute pièce tombée disparaît. La première précaution consiste à obturer la cale sous le moteur avec un chiffon ou un bac.

La séquence est constante et commence par la mise en sécurité : moteur froid, coupe-batterie ouvert, vanne de prise d’eau fermée, faute de quoi la vidange du circuit ouvre un passage direct vers la mer. Vient ensuite la vidange du circuit de refroidissement, la dépose des durites, du collecteur d’admission, du collecteur ou coude d’échappement, des injecteurs et de leurs tubulures, du cache-culbuteurs, puis des rampes de culbuteurs et des tiges. Les tubulures d’injection se manipulent avec précaution : elles ne se plient pas et ne se réutilisent pas si elles sont marquées. Les injecteurs se déposent proprement, chaque rondelle d’appui étant à remplacer au remontage.

Le desserrage des vis de culasse suit un ordre précis, généralement du bord vers le centre, à l’inverse du serrage. Une culasse retirée de travers ou par soulèvement brutal risque de marquer les portées et de fausser sa planéité, ce qui transforme un joint à remplacer en rectification obligatoire. Sur les moteurs anciens, la culasse colle souvent : on la décolle par petites poussées latérales, jamais avec un tournevis engagé dans le plan de joint.

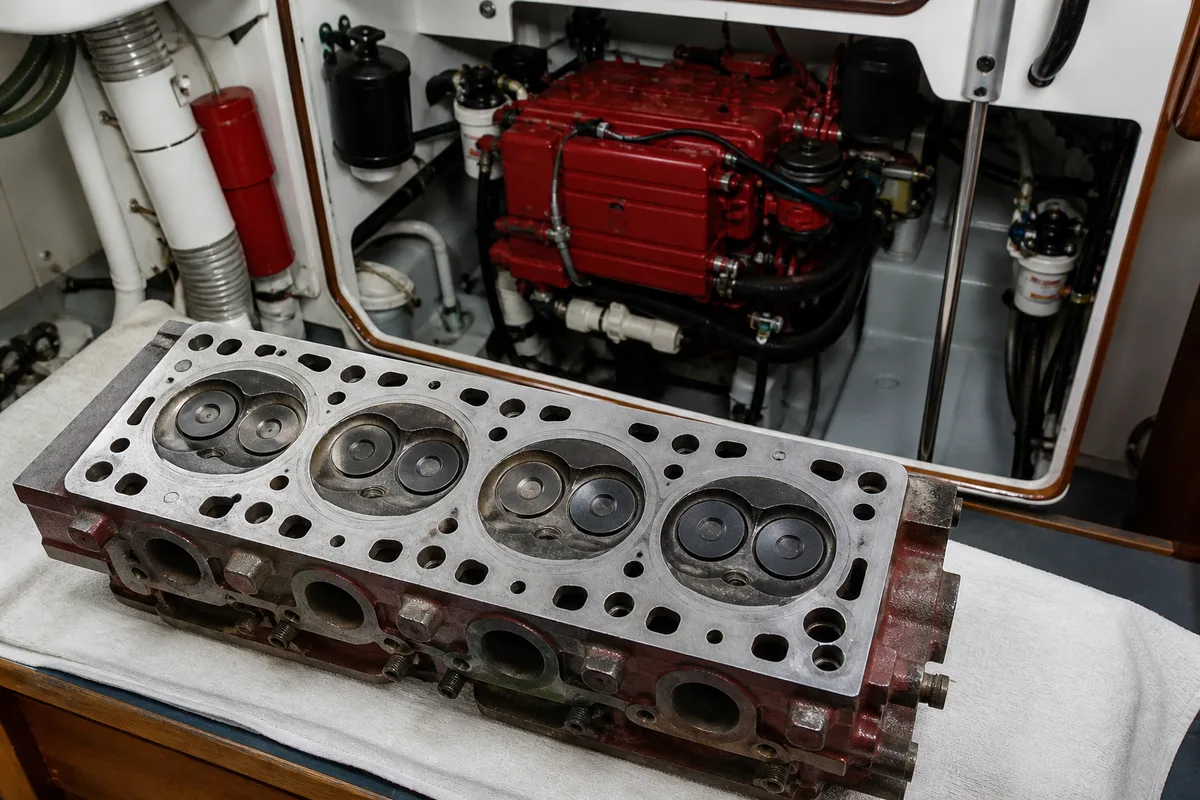

Une fois la pièce sortie, les cylindres restent ouverts. Les protéger immédiatement, noter l’état des chemises, l’aspect des pistons et la couleur des dépôts fournit des informations précieuses sur la santé du bas moteur, et souvent sur la pertinence même de la réparation engagée. Un piston qui montre une usure sévère ou une chemise rayée relance la question du remplacement complet, abordée dans la méthode d’arbitrage du remplacement du moteur d’un bateau.

Planéité, rectification et contrôles en atelier

Une culasse déposée se contrôle avant toute décision. La planéité se mesure à la règle rectifiée et au jeu de cales, en diagonale et en longueur. Les tolérances usuelles sur ces petites culasses se comptent en centièmes de millimètre, souvent moins de cinq centièmes sur toute la longueur. Au-delà, une rectification s’impose, opération de fraisage ou de rodage réalisée sur machine par un atelier spécialisé.

Cette rectification a des conséquences. Elle enlève de la matière, ce qui augmente le taux de compression et réduit le volume de la chambre. Chaque architecture admet une épaisseur minimale, indiquée dans la documentation technique, au-delà de laquelle la culasse est bonne pour le rebut. Le contrôle de l’épaisseur restante fait partie du travail de l’atelier et doit figurer sur le compte rendu remis.

Les soupapes se contrôlent en parallèle : état des portées, jeu dans les guides, rectitude des tiges. Un rodage léger suffit quand les portées sont saines, tandis qu’un remplacement de guides ou de sièges relève de la machine. Le contrôle d’étanchéité par mise sous pression d’eau ou de kérosène détecte les fissures invisibles, fréquentes entre siège de soupape et chambre d’eau sur les culasses anciennes. Retrouver les bonnes références de joints et de bagues suppose de savoir naviguer dans le catalogue, sujet traité dans la méthode de lecture d’une vue éclatée de moteur marin.

Joint neuf, serrage au couple et remontage

Le joint de culasse ne se réutilise jamais, quel que soit son aspect. Il se pose à sec sauf indication contraire du fabricant, dans le bon sens, sur des plans parfaitement propres et dégraissés. Les traces de l’ancien joint se retirent sans rayer la portée, avec un produit adapté plutôt qu’avec une lame.

Le serrage constitue le point le plus délicat de l’opération. Il se fait à la clé dynamométrique, en plusieurs passes croissantes, selon l’ordre en spirale du centre vers l’extérieur défini par la notice du moteur. Certaines architectures imposent un serrage angulaire final, d’autres un resserrage après quelques heures de fonctionnement à chaud. Les vis à usage unique, qui s’allongent définitivement, se remplacent systématiquement. Ce travail, tout comme la rectification, gagne à être confié à un professionnel outillé : un couple mal appliqué détruit un joint neuf en quelques heures de navigation et peut endommager le bloc.

Le réglage du jeu aux soupapes suit le remontage, moteur froid, valeurs relevées dans la documentation. La mise en route demande ensuite une purge soignée du circuit, une surveillance de la température, un contrôle du débit à l’échappement et une vérification d’absence de fuite après quelques minutes de fonctionnement.

Corrosion des chambres d’eau en refroidissement direct

Sur un moteur refroidi directement à l’eau de mer, la culasse subit une agression permanente. Le sel, l’oxygène dissous et les couples galvaniques entre fonte, laiton et aluminium creusent les passages d’eau année après année. La corrosion se voit à la dépose : dépôts blanchâtres, pertes de matière autour des passages, portées de joint amincies.

L’électrolyse aggrave le phénomène quand des métaux différents se côtoient dans le même circuit, ou quand un courant de fuite parcourt l’installation électrique du bord. Une culasse qui se corrode anormalement vite, malgré des anodes en bon état, invite à faire contrôler l’installation électrique et la mise à la masse par un professionnel : la cause se trouve alors hors du moteur.

Le pronostic dépend de la profondeur de l’attaque. Une corrosion superficielle se nettoie et se traite, une perte de matière sur la portée de joint condamne souvent la pièce. Les anodes sacrificielles, quand l’architecture en prévoit, ralentissent le phénomène à condition d’être contrôlées et remplacées avant d’être consommées. Leur emplacement varie : certaines se logent dans la culasse elle-même, d’autres dans l’échangeur ou le collecteur, et une anode oubliée pendant trois saisons ne protège plus rien depuis longtemps. Le repérage de toutes les anodes du moteur, noté une fois pour toutes dans le carnet de bord avec leur référence, fait partie des habitudes qui prolongent la vie d’un haut moteur. Un rinçage à l’eau douce après navigation, lorsque l’installation le permet, prolonge sensiblement la durée de vie du haut moteur. Sur un bloc déjà entamé, la question à poser n’est plus celle de la réparation immédiate mais celle de l’horizon restant, et la réponse conditionne l’investissement raisonnable.
