Lire une vue éclatée de moteur marin sans se perdre

Une vue éclatée de moteur marin ressemble à un plan d’assemblage dessiné par quelqu’un qui aurait laissé tomber le moteur du premier étage. Chaque pièce flotte à sa place logique, reliée aux autres par des axes imaginaires, affublée d’un numéro. Ce dessin, associé à sa liste de références, reste l’outil le plus fiable pour commander la bonne pièce du premier coup. Encore faut-il en connaître les conventions, parce qu’une erreur de planche ou de série se traduit par un colis inutilisable et par une immobilisation supplémentaire.

À quoi sert vraiment un catalogue de pièces

Un catalogue de pièces détachées poursuit un but unique : associer sans ambiguïté une pièce physique à une référence commandable. Ce n’est ni un manuel d’atelier, qui décrit les gestes et les couples de serrage, ni un manuel d’utilisation, qui explique la conduite du moteur. Confondre les trois est l’erreur la plus fréquente des propriétaires qui débutent.

Le document se compose de planches numérotées, chacune consacrée à un sous-ensemble : bloc et vilebrequin, culasse et distribution, alimentation en gasoil, circuit de refroidissement, échappement, démarreur et alternateur, inverseur, instrumentation. Chaque planche présente le dessin d’un côté et un tableau de l’autre, avec pour chaque repère la référence, la désignation et la quantité utilisée sur le moteur.

La logique de navigation est constante : on cherche d’abord le sous-ensemble, puis on identifie visuellement la pièce sur le dessin, puis on lit son repère, et seulement ensuite on relève la référence. Faire l’inverse, c’est-à-dire chercher une référence par son nom dans un index, conduit souvent à confondre deux pièces au libellé identique appartenant à des circuits différents. Un joint torique de vingt millimètres existe à cinq endroits d’un même moteur, avec cinq références distinctes.

Le numéro de série, clé d’entrée du catalogue

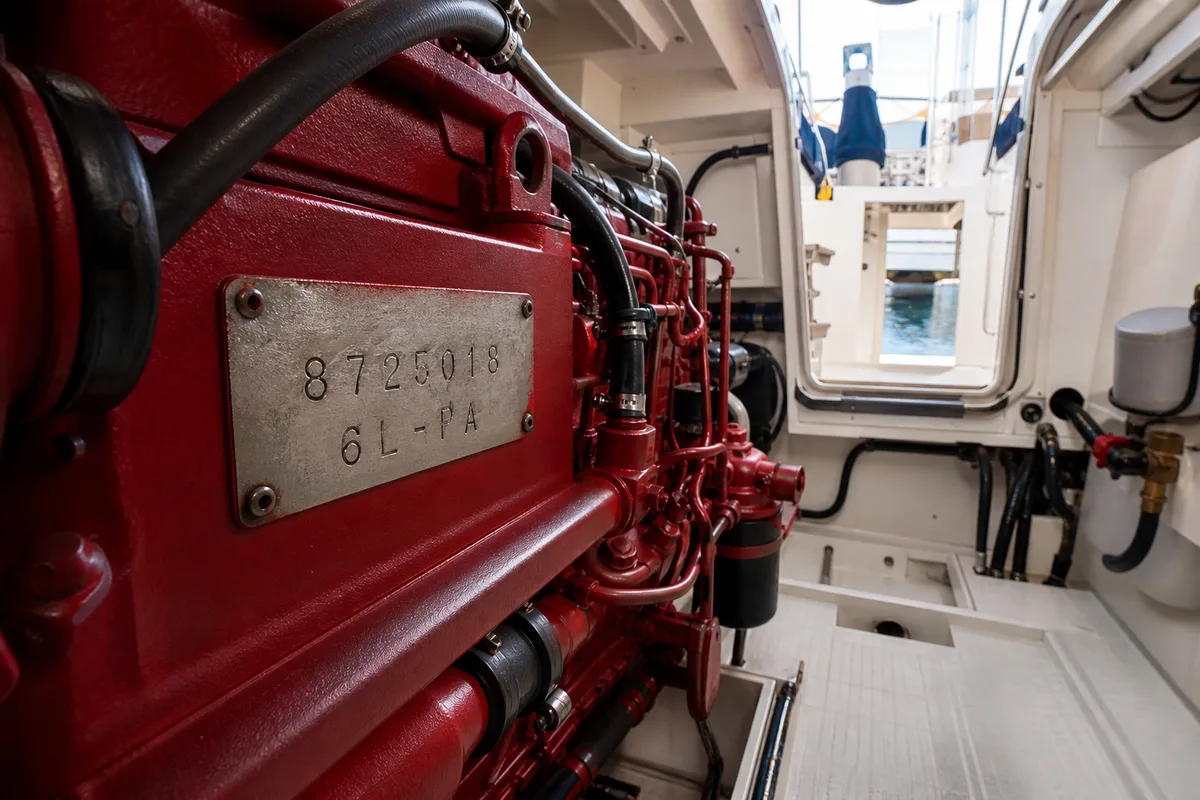

Aucune recherche sérieuse ne commence sans le numéro de série du moteur, frappé sur une plaque rivetée ou directement dans la fonte du bloc, généralement sur un flanc dégagé, parfois près du volant moteur. Ce numéro identifie non seulement le modèle mais l’état de définition à la sortie de la chaîne, et c’est cette seconde information qui fait toute la différence au moment de commander.

Deux moteurs portant la même désignation commerciale, séparés de six ans de production, ne partagent pas toutes leurs pièces. Les catalogues indiquent ces écarts par des mentions du type valable jusqu’au numéro tant, ou applicable à partir du numéro tant. Ignorer cette ligne revient à commander une pièce qui n’entrera pas, ou pire, qui entrera sans convenir.

Le relevé du numéro se fait proprement : photographier la plaque, la retranscrire en entier, y compris les préfixes et suffixes de lettres, et la conserver dans le carnet du bateau avec le numéro de l’inverseur, qui est distinct. Cette précaution de deux minutes évite ensuite des heures de contorsion en fond de cale avec une lampe et un miroir. Noter également l’année de mise en service et le relevé d’heures au moment de la reprise du bateau donne une base de raisonnement pour tout l’entretien à venir.

Lire une planche sans se tromper de repère

Sur le dessin, les pièces sont alignées selon leur axe de montage. Les vis, rondelles et écrous apparaissent en bout de chaîne, souvent en petits caractères. Chaque pièce porte un repère, un simple numéro d’ordre propre à la planche, qui n’a aucune valeur en dehors d’elle : le repère 12 de la planche du circuit de refroidissement n’a rien à voir avec le repère 12 de la planche d’alimentation.

Trois conventions reviennent partout. Les traits d’axe pointillés indiquent l’ordre d’empilement et le sens de montage, information précieuse pour les bagues et les joints à lèvre, dont un montage à l’envers provoque une fuite immédiate. Les accolades regroupent les pièces vendues en kit indissociable, typiquement un jeu de joints ou un ensemble segments. Les renvois de planche, notés par une flèche et un numéro, signalent qu’un sous-ensemble est détaillé ailleurs, cas classique de la pompe à eau de mer figurant en bloc sur une planche et en détail sur une autre.

Un dernier réflexe consiste à noter le repère de planche en même temps que la référence, dans le carnet du bateau. Une pièce commandée deux fois en cinq ans se retrouve instantanément, sans refaire toute la recherche, et la conversation avec un fournisseur devient beaucoup plus rapide quand la demande se formule par planche et repère plutôt que par description approximative. Les listes de pièces distinguent aussi les éléments dits d’équipement, montés selon la version vendue, des éléments de base communs à tous les exemplaires : une pièce absente d’un moteur peut être parfaitement dessinée sur la planche.

La colonne des quantités mérite une lecture attentive. Elle indique le nombre de pièces montées sur le moteur, pas le conditionnement de vente. Quatre joints d’injecteur signifient quatre pièces sur un quatre cylindres, mais la référence peut se vendre à l’unité ou par sachet de dix.

Familles de repères et sous-ensembles

Pièces d’usure, pièces de structure et pièces à usage unique

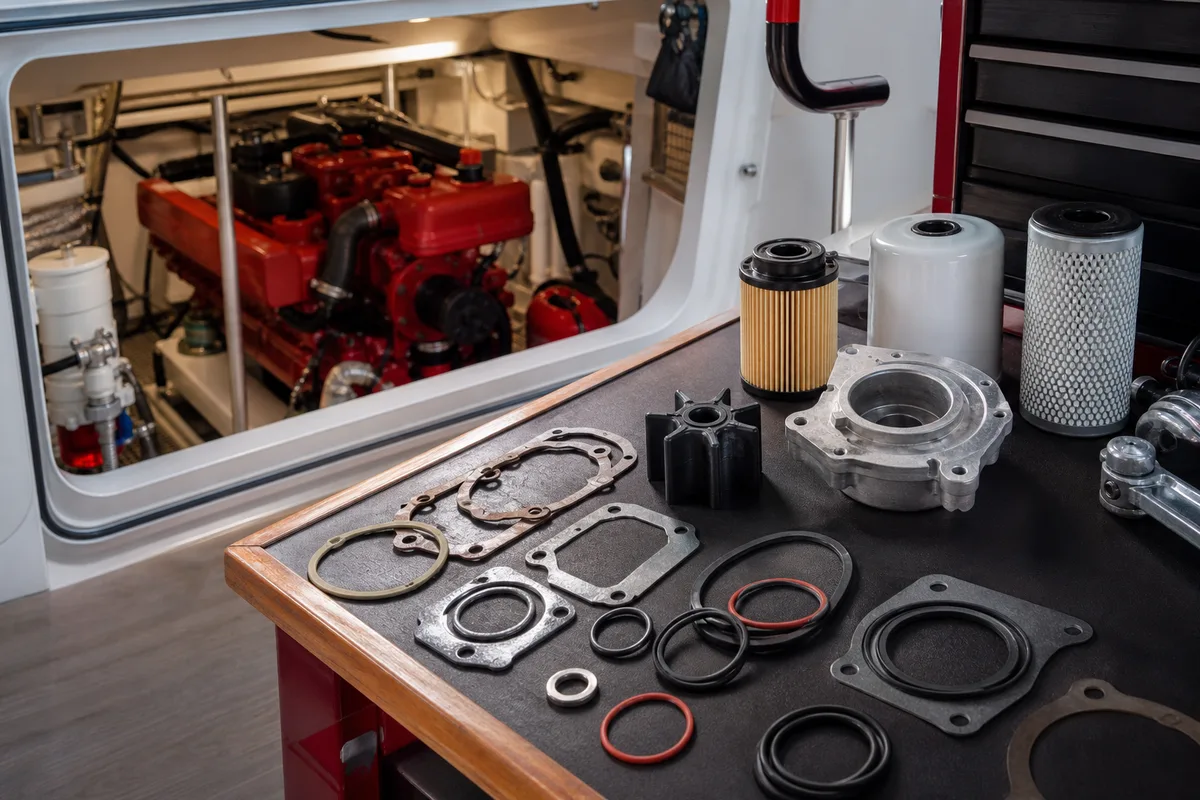

Un catalogue mélange trois natures de pièces que l’oeil doit apprendre à distinguer. Les pièces d’usure se remplacent à échéance connue : turbine de pompe à eau de mer, filtres, anodes, courroies, joints d’échappement. Elles constituent le stock de bord raisonnable, celui qui évite une saison gâchée pour une pièce à quinze euros.

Les pièces de structure ne se remplacent qu’en cas de réfection profonde : bloc, vilebrequin, arbre à cames, chemises. Elles apparaissent souvent avec plusieurs références correspondant à des cotes de réparation, c’est-à-dire des dimensions majorées ou minorées destinées à un moteur déjà rectifié. Commander une cote standard pour un vilebrequin déjà repris se solde par un jeu impossible à rattraper.

Entre les deux figurent les pièces à usage unique, qui ne se réutilisent jamais même si elles paraissent intactes. Le joint de culasse en tête, mais aussi les joints spi, les bagues d’étanchéité, les rondelles d’injecteur écrasées et, sur certaines architectures, les vis de culasse à serrage angulaire, qui s’allongent définitivement au montage. Le catalogue les signale rarement en clair : c’est le manuel d’atelier qui le précise, et ce point est développé dans le dossier consacré aux symptômes et à la dépose d’une culasse marine.

Les pièges des évolutions de série

Un moteur produit pendant vingt ans évolue en silence. Un fournisseur change, un joint passe du papier au métallo-plastique, un thermostat modifie sa température d’ouverture, un support d’alternateur gagne un renfort. Ces évolutions n’apparaissent pas dans la désignation commerciale, seulement dans les plages de numéros de série.

Trois pièges reviennent régulièrement. Le premier tient aux pièces remplacées par un successeur, indiquées par une mention de remplacement : la référence d’origine n’existe plus, la nouvelle convient mais impose parfois de changer une pièce voisine. Le deuxième tient aux moteurs ayant déjà subi une réparation avec une pièce d’une autre série, ce qui rend le catalogue trompeur : le moteur physique ne correspond plus au dessin. Le troisième tient aux kits de service proposés par les revendeurs, pratiques mais parfois incomplets ou surdimensionnés par rapport au besoin réel.

Un quatrième piège vient des pièces adaptables proposées par des fabricants indépendants. Certaines valent largement l’origine et coûtent nettement moins cher, en particulier sur les filtres, les turbines et les joints courants. D’autres présentent des écarts de matière ou de cote qui ne se voient qu’au montage, voire après quelques dizaines d’heures. La règle raisonnable consiste à réserver l’adaptable aux pièces d’usure banales et à conserver l’origine sur tout ce qui touche à l’étanchéité interne, à l’injection et à la sécurité.

La parade tient en une habitude simple : photographier la pièce déposée avant de commander, mesurer ses cotes principales au pied à coulisse, et comparer à la réception. Cinq minutes de vérification valent mieux qu’un remontage interrompu. Tenir un historique écrit des références réellement montées sur le moteur, avec la date et le nombre d’heures, transforme progressivement le catalogue générique en documentation propre au bateau. Ce document a une valeur au moment de la revente : un acheteur qui lit dix ans d’entretien référencé négocie moins et se décide plus vite.

De la vue éclatée moteur marin à la décision d’entretien

Savoir lire une vue éclatée dépasse la simple commande de pièces. Le dessin renseigne sur l’architecture réelle du moteur : nombre de cylindres, présence d’un échangeur, type de pompe d’injection, mode d’entraînement de la pompe à eau de mer. Ces informations aident à comparer deux motorisations avant achat, sujet abordé dans l’analyse des petits diesels marins de neuf à vingt chevaux.

Le catalogue sert aussi d’outil de décision économique. Additionner le prix des pièces nécessaires à une réfection complète, planche par planche, donne un ordre de grandeur solide à confronter au coût d’un remplacement, démarche détaillée dans la page sur les postes de coût d’une remotorisation. Quand la somme des pièces d’un seul sous-ensemble approche le tiers du prix d’un ensemble reconditionné, la question mérite d’être posée autrement.
