Groupe électrogène de bord : dimensionnement et intégration

Un groupe électrogène marin s’achète rarement au bon calibre du premier coup. Trop petit, il disjoncte dès que le compresseur de la climatisation démarre en même temps que la plaque de cuisson. Trop grand, il tourne à faible charge, encrasse ses injecteurs et consomme du carburant pour rien. Le dimensionnement se calcule avant tout choix d’architecture, et l’intégration à bord pose ensuite des contraintes de place, de ventilation et de sécurité qui pèsent autant que la puissance nominale.

Groupe électrogène marin : commencer par le bilan de puissance

La méthode consiste à lister chaque consommateur avec sa puissance nominale, à estimer sa durée d’utilisation et à déterminer lesquels fonctionnent réellement en même temps. Beaucoup d’installations surdimensionnées naissent d’une addition brutale de toutes les puissances du bord, alors qu’un scénario réaliste de simultanéité donne un total inférieur de trente à cinquante pour cent.

Ce bilan de puissance se double d’un bilan d’énergie, exprimé en kilowattheures sur vingt-quatre heures. Les deux répondent à des questions différentes : la puissance dimensionne l’ensemble producteur, l’énergie dimensionne le parc de batteries et la durée de fonctionnement quotidienne. Un bateau qui consomme peu mais avec des pointes élevées appelle un ensemble puissant utilisé brièvement, alors qu’un bateau à consommation continue et modeste se satisfait d’un petit ensemble qui tourne longtemps, ou parfois d’une solution de stockage sans production thermique.

Le facteur de simultanéité se choisit selon le programme de navigation. Sur une unité de croisière où la production sert essentiellement à recharger le parc de batteries et à faire fonctionner un chauffe-eau, deux à trois kilowatts suffisent largement. Dès que la climatisation entre dans l’équation, la barre monte vers cinq à huit kilowatts, et l’installation change de catégorie en encombrement comme en budget.

Appels au démarrage, le piège du dimensionnement

La puissance nominale ne dit pas tout. Les moteurs asynchrones des compresseurs et des pompes appellent au démarrage un courant très supérieur à leur consommation en régime établi, souvent trois à six fois. Un compresseur de mille watts peut donc réclamer une pointe de trois à cinq kilowatts pendant une fraction de seconde, ce qui fait chuter la tension et déclenche la protection d’un groupe trop juste.

Trois parades existent. Dimensionner sur la pointe la plus élevée du bord, solution simple mais coûteuse en encombrement et en consommation. Décaler les démarrages par une gestion de priorités, en interdisant à deux appareils à forte pointe de se lancer simultanément. Ou choisir des appareils à démarrage progressif, dont l’électronique lisse l’appel initial, ce qui permet souvent de descendre d’un cran dans la gamme de puissance.

La technologie du générateur entre également en jeu. Un alternateur classique tolère mal les pointes, alors qu’une architecture à convertisseur électronique accepte des surcharges brèves plus élevées. Cette différence se lit dans les caractéristiques annoncées sous la forme d’une puissance de pointe distincte de la puissance continue, information qui compte davantage que le chiffre commercial mis en avant.

Régime constant ou vitesse variable

Les ensembles à régime constant fonctionnent à une vitesse fixe, généralement 1 500 ou 3 000 tours par minute, pour produire directement la fréquence du réseau. Le montage est simple, éprouvé et réparable partout, mais le moteur tourne au même régime que la charge soit pleine ou quasi nulle, ce qui pénalise la consommation à faible sollicitation et favorise l’encrassement.

Les ensembles à vitesse variable produisent un courant continu ou une fréquence quelconque, transformés ensuite par une électronique de puissance. Le moteur adapte son régime à la demande, ce qui réduit la consommation à charge partielle, diminue le bruit et allonge les intervalles entre encrassements. Le prix d’achat est supérieur, et la réparation dépend de l’électronique autant que de la mécanique, ce qui suppose une assistance disponible dans les zones fréquentées.

Le choix se fait sur le profil d’usage. Une utilisation longue et régulière à charge élevée valorise la simplicité du régime constant. Une utilisation par créneaux courts et à charge très variable, typique d’un voilier de croisière, favorise la vitesse variable. Dans les deux cas, faire tourner l’ensemble à moins de trente pour cent de sa capacité pendant des heures reste la meilleure façon de l’abîmer, phénomène identique à celui des motorisations principales décrit dans le comparatif des petits diesels marins de neuf à vingt chevaux.

Intégration à bord : capot, fixation, ventilation

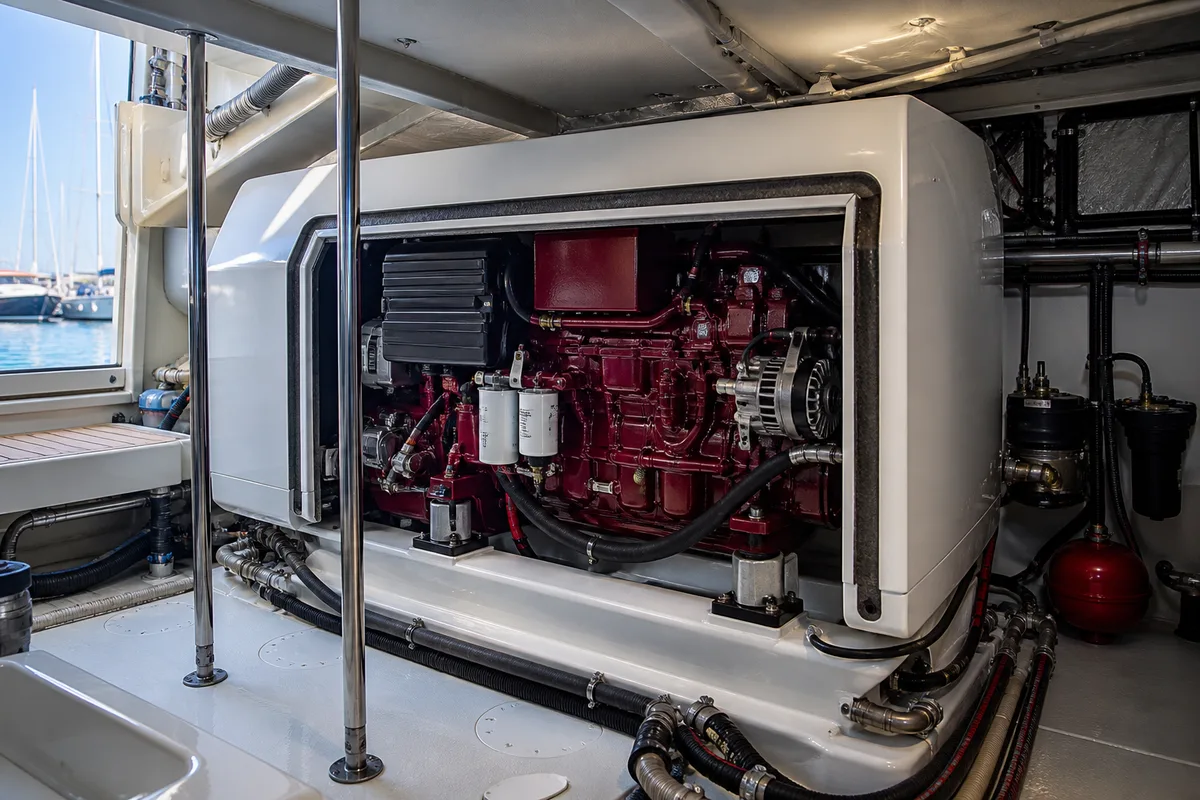

Le capot insonorisé fait partie de l’installation, pas des accessoires. Il abaisse le niveau sonore de plusieurs décibels et protège les organes des projections, à condition que ses ouïes restent dégagées et que le compartiment lui apporte l’air nécessaire. Un capot posé dans un local hermétique produit l’effet inverse de celui recherché : la température interne grimpe, le rendement chute et les composants électroniques souffrent.

La fixation repose sur des plots antivibratoires dimensionnés pour la masse et le régime de l’ensemble. Le socle doit être rigide, solidaire de la structure, et l’installation ne doit transmettre aucune contrainte par les raccordements. Les durites, les câbles et la ligne d’échappement se raccordent avec du mou et, si nécessaire, une manchette souple, faute de quoi les vibrations finissent par fissurer un raccord.

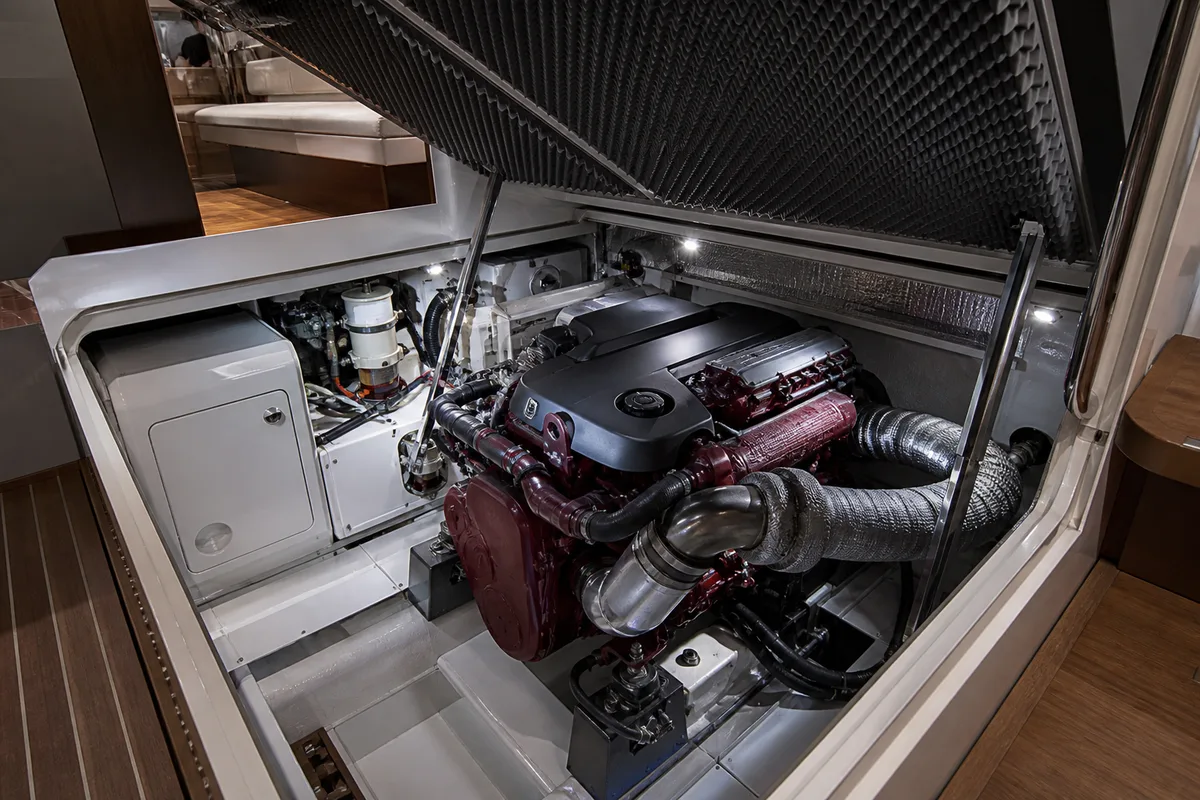

La ventilation se calcule en deux flux distincts. L’air de combustion, proportionnel à la cylindrée et au régime, et l’air de refroidissement du local, largement supérieur en volume. Les entrées se placent bas et à l’écart des embruns, les sorties en partie haute, avec des sections dimensionnées et jamais réduites par un filtre improvisé. Un compartiment technique correctement ventilé se reconnaît à un fait simple : la température y reste supportable à la main après une heure de fonctionnement.

Échappement, prise d’eau et risque de monoxyde

L’échappement humide reste le montage courant à bord : les gaz sont refroidis par l’eau de mer injectée au coude mélangeur, puis évacués par une ligne souple passant par un silencieux et un col de cygne. La géométrie de cette ligne conditionne la sécurité du moteur. Une contre-pente mal placée, un silencieux sous-dimensionné ou une sortie trop basse laissent l’eau remonter vers le collecteur à l’arrêt, avec pour conséquence un cylindre rempli d’eau et un moteur détruit au démarrage suivant.

La prise d’eau du groupe doit être indépendante de celle du moteur principal, avec sa propre vanne, sa crépine et son filtre. Un piquage en dérivation sur un circuit existant crée des interactions imprévisibles et prive parfois l’un des deux ensembles de son débit.

Le point le plus grave concerne les gaz eux-mêmes. Ils contiennent du monoxyde de carbone, gaz incolore et inodore, mortel à faible concentration et impossible à détecter par les sens. Un groupe qui fonctionne au mouillage, portes ouvertes ou vent arrière, peut refouler ses gaz dans le cockpit puis dans le carré. Trois règles s’imposent : une ligne d’échappement parfaitement étanche, contrôlée visuellement à chaque saison, une sortie placée pour éloigner les gaz des ouvertures et des zones de vie, et des détecteurs de monoxyde installés dans les couchages et le carré, testés régulièrement et remplacés à la date indiquée par le fabricant. Toute reprise d’étanchéité, toute modification du cheminement et tout doute sur une odeur de gaz d’échappement à bord relèvent d’un professionnel, et le fonctionnement doit être interrompu tant que la cause n’est pas identifiée.

La baignade à proximité d’un bateau dont l’ensemble électrogène fonctionne constitue un autre danger reconnu : les gaz s’accumulent sous les jupes arrière et les plateformes, à hauteur de tête d’un nageur. Couper la production avant toute mise à l’eau des équipages relève de la règle simple et non négociable.

Entretien et coût réel d’exploitation

La partie électrique appelle la même rigueur que la partie mécanique. Le raccordement au tableau du bord suppose un inverseur de source qui interdit toute connexion simultanée avec la prise de quai, une protection différentielle adaptée et une liaison des masses conforme aux règles applicables aux installations de bord. Un montage improvisé expose à l’électrisation et à la corrosion galvanique de la coque et des accessoires immergés. Cette partie de l’installation se confie à un professionnel qualifié, y compris quand l’ensemble producteur est livré prêt à raccorder.

Un ensemble électrogène s’entretient comme un petit diesel marin, avec les mêmes échéances de vidange, de filtres, de turbine de pompe à eau de mer et d’anodes, souvent rapportées à des heures de fonctionnement qui s’accumulent vite au mouillage. Le compteur horaire dédié devient le repère, et les périodicités reprennent la logique exposée dans le calendrier d’entretien d’un diesel marin.

Le coût d’exploitation se calcule en additionnant le carburant, de l’ordre de 0,25 à 0,45 litre par kilowattheure produit selon la charge, l’entretien périodique et l’amortissement de l’ensemble. Comparé à un parc de batteries important couplé à des panneaux solaires, le calcul dépend du profil : la production thermique reste imbattable pour des besoins ponctuels et élevés, elle devient onéreuse pour couvrir en continu des consommations modestes.

L’installation elle-même représente un chantier à part entière, avec ses percements, son local, ses circuits et son tableau électrique. Prévoir cette intégration pendant des travaux plus larges limite la facture, logique développée dans la page consacrée aux postes de coût d’une remotorisation, où le compartiment ouvert offre une occasion de traiter plusieurs sujets à la fois.
